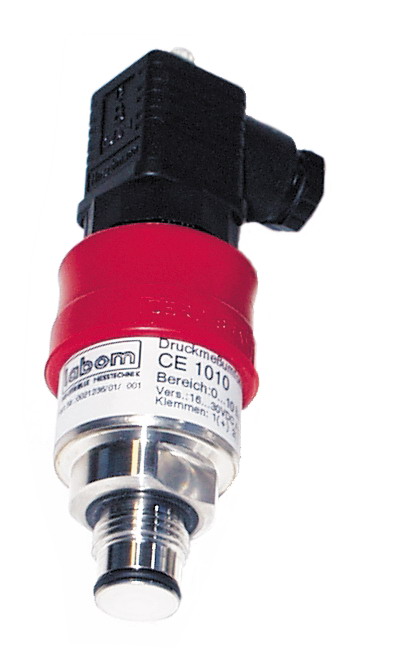

    压阻式压力变送器带平装隔膜 型号:CE1010


    设计特点
  • 量程0…0.16 mbar到0…10 bar rel.
    0…0.4 bar到0…10 bar abs.
  • 压阻传感元件
  • 精度高,可达0.1% f.s.
  • 不锈钢壳体,用作标准外壳和户外外壳
  • 信号输出:各种与负载无关的标准信号
  • 电源:直流24 V DC,2线和3线电路
  • 防爆:EEx ia/ib
  • 电磁兼容性(EMC)测试符合IEC 801

应用
本装置将压力的测量值转换为过程控制系统中常用的、标准的、与负载无关的电流或电压信号。由于它不含任何结合(coupling)介质(如硅油),这特别适用于不能被油污染的过程中(例如气化厂中)。它也耐各种工业用油。传感器不能用于测量含硫气体(H2S,SO2,废气)。


设计及功能
本变送器采用压阻半导体型测量桥作为传感器。它被嵌入一个硅隔膜中。被测压力在后面对隔膜加压,因此测量系统与被测介质完全隔离。不用结合(coupling)介质。补偿网络保证输出信号在很大范围内不受过程温度的影响。输出可用2线或3线电路提供。本变磅器有扩展电路,用以保证电磁兼容性。


技术数据
壳体设计
标准壳体,带直角插头
材料号:1.4301
防护类型:IP 65
用硅盘作微调电位器。直角插头符合DIN 43650,电缆螺纹接头PG 11,用于电缆直径6…10 mm。内腔充气用于过压量程

户外外壳,整体设计
材料号:1.4301
防护类型:
o 标准
IP 67,内腔用连接电缆充气,用于过压量程
o 可选
IP 65,如果不可能用电缆充气,内腔充气用集成烧结滤波器
带O型密封的可旋盖,用于从外部调节微调电位计。可旋盖用于将内腔与O型圈螺纹保护器连接
接线端子4 mm2
电缆螺纹接头尼龙顶帽STR 11
电缆直径3…7 mm到5…10 mm

过程连接
G 1/2 A

测量系统
压阻测量桥,嵌入一硅外延层中,后部加压(测量系统与介质完全隔离)

认证标记
EEx ia IIC T4/T5或EEx ib IIC T4/T5
PTBNo.Ex-92.C.2129X

材料
套(接触介质): 不锈钢1.4404
传感器部分(接触介质):铁镍钴合金,金锡合金

重量
标准外壳:约300 g
户外外壳:约750 g

允许贮存温度
-25…+80℃

工作温度范围
-25…+70℃

防爆区允许环境温度
T4≤70℃
T5≤40℃

补偿温度范围
-10…+70℃

温度影响
对零点和测距
≤0.2% f.s./10 K-10…+70℃
≤0.1% f.s./10 K+10…+60℃

备用电源
标准型:
o 标称电压 24 V DC
o 工作范围
2线电路 14…30 V DC
3线电路 16…30 V DC
o 允许最大工作电压 30 V DC

防爆型:
允许电压范围
EEx ia IIC 15…20 V DC
EEx ib IIC 14…30 V DC

标准量程
见订货须知

过载限值UE
可短时超载
见订货须知

过载影响
≤0.1% f.s.

信号输出
4…20 mA,2线,标准
其他可能见订货须知

测试输出(仅对户外外壳)
用集成LOC二极管,进行不间断输出电流测量

输出信号电流限值
最大输出电流约30 mA

调节范围
零点烽测距约±10%

电源电压影响
≤0.2% f.s./10 V

线性误差和滞后
典型≤0.1% f.s.(定点设定)
最大≤0.3% f.s.(定点设定)

响应时间
≤20 ms
